| [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 | |
|
+9vts bic ax10 transfo gt Rémi.M Want3d caure77 cabrioler Doudou gr!ng0 elfyno 13 participants |
|
Auteur | Message |
---|
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Lun 24 Fév - 17:16 | |

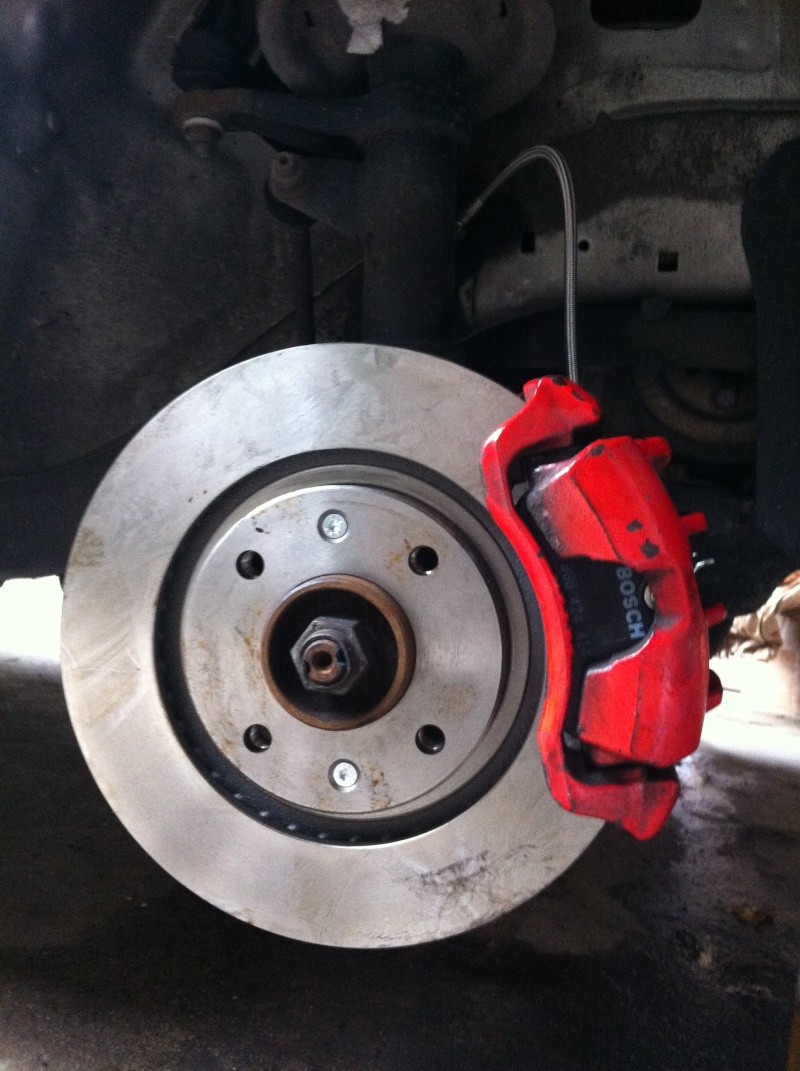

| Salut, en me baladant sur le fofo, je n'ai pas vu de tuto à ce sujet, du coup je me lance.j'ai fait un tour sur la liste des tutoriels sur le forum et pas vu ce montage. Alors, je partage car j'ai les photos du montage sur 106 quiksilver. Ce montage est possible sur toutes nos 106/saxo. Temps: 2 heures ou plus si tous va mal Difficulté: Moyenne car modification à prévoir sur chape d'étrier avec meuleuse Outils: - Cric - chandelles - Coffret Embout TORX ou Boite de clé TORX - Clé dynamométriques ( serrage de roues ) 80 Nm - Meuleuse - nettoyant frein - loctite frein filet - Etau - Kit purgeur de frein ou purge à la pédale possible - Malette de douille ou clé ( pour les boulons de roues ) - clé plate de 8 pour purge de frein - clé plate de 10 pour durites de freins Piéces nécessaires: - 2x Etrier de 306 HDI ou 206 S16 en 266 mm ( Penser à vérifier l'état des soufflets caoutchouc si craquer ou déchirer les remplacer) - 4x vis neuves de fixation d'étrier pour les 266mm ( Prendre la visserie chez Peugeot) REF: 440547= source facture Peugeot - 2xDisques fournies avec les vis neuves de centrage / 4x plaquettes origines en fonction des étriers choisis - Durites de freins origine ou aviation - Maître cylindre en 23.8 ( avec ABS ou non) en fonction de votre PSA - Liquide de frein à choisir en fonction de l'utilitée de votre PSA Edit: MAJ Doudou -Le MC en 23.8 n'est pas indispensable, le 22.2 suffit selon le feeling que l'on veutEdit: MAJ Doudou - Le meulage n'est pas toujours indispensable. Selon le modèle de freins il n'y a pas besoin (notamment sur les 206S16 phase 1 ; sur les phase 2 il faut meuler) 1- Déserrer les écrous de roues au sol / poser la voiture sur chandelle et retirer la roue 2-Séparer l'étrier du disques pour pouvoir dévisser la durites de frein et sortir l'étrier (photos chopé sur le net pas retrouvé mes photos) Grâce à ces gros 2 écrous l'etrier sortira (si ça bouge pas, faites des mouvements de bascule) et dévisser la durite Dévisser les vis de centrage de disques (Torx) pour le sortir (souvent les disques ne sortent pas, donc taper doucement sur les bords pour lui donner du jeu) 3- différence de taille entre les 2 kits de freins 4- Démontage et remontage du maître cylindre 23.8 en plug and play 5- Remontage du kit 266 mm / Meulage des étriers pour pouvoir les poser et procéder à l'inverse du démontage Bien vérifier à avoir ce type de vis pour fixer les nouveaux étriers sur la caisse sinon la pose ne pourra pas se faire+lors du montage mettre un peu de frein filet sur la vis ( vis HS sur ma photo) .1 MAJ de Doudou Le système de fixation de l'étrier d'origine est différent du système en 266mm. En gros d'origine il y a uniquement 2 vis qui maintienne l'étrier sur la jambe de force, et l'étrier se déplace le long de ces vis pour compenser l'usure des plaquettes. Sur le freinage en 266 l'étrier est en 2 morceaux : la pince (ou y'a le piston) et la chape (qui se fixe sur la jambe de force)donc sur le nouveau système il y a 2 vis qui maintienne la chape sur la jambe de force en rigide (pas de mouvement possible) et y a aussi 2 vis qui maintiennent la pince sur la chape (et là, la chape peut coulisser pour compenser l'usure) Pour les fixation de l'a chape sur la JDF je déconseille fortement du Torx, vu qu'il ne faut pas trop déconner sur les serrages de ces machins la, vaut mieux mettre de la tête hexagonale. D'ailleurs d'origine peugeot c'est de l'hexagonal (douille de 19 si je ne dis pas de conneries)Pose du disque et vis de centrage avec frein filet, ne pas hésiter à nettoyer la surface avant de poser le disque, le nettoyant frein va devenir votre ami Meulage de l'étrier pour le poser et ne pas être gêné par la jambe de force Avant photo du meulage à faire Pose des étriers avec plaquettes (penser à vérifier l'état des joints des étriers) Pose du kit complet avec durites ( pose faites pour test sur la photo, le petit ressort gris ne doit pas dépasser) 6- Purge du circuit de frein (pour ma part j'ai le kit de purge), test des freins à faible allure (pas de photos) .1 MAJ DoudouPoser les 2 étriers, ensuite le MC (ou l'inverse peu importe) et quand tout est remonté on purge 7- Remonter la roue avec serrage clé dynamométrique ( le 14" d'origine passe au mm prêt), braquer les roues pour tester si les durites ne frottent pas et rodage à faire pendant 1 bon plein pour ma part. Attention la pédale de frein a du répondant avec le MC 23.8 Vous le saurez quand le rodage sera fini Edit: MAJ Doudou - Ne pas oublier à la toute fin, de vérifier si le contacteur de frein allume toujours les feux correctement, et le régler si ce n'est pas le cas Voilà si ça peut servir Et si vous voulez apporter des modifications pas de souci.Je changerai ou ajouterai vos com's.
Dernière édition par elfyno le Lun 15 Déc - 1:02, édité 5 fois | |
|
| |
gr!ng0 MODERATEUR
Messages : 5388 Age : 34 Localisation : 44 - L.A. West Coast ! - Var 83 - Hérault 34
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 4:21 | |
| Nickel ce tuto ! J'ai justement 2 étriers de 306 HDi, le jour où je me lance à les monter je me servirai de ton tuto Quelques questions : 1. Tu purges le circuit de liquide de frein avant de débrancher l'étrier / changer le maître cylindre ? (Pour pas que ça pisse partout quoi) 2. J'ai pas compris où se situait la vis Torx (morte sur ta photo) nécessaire pour fixer l'étrier sur la caisse, puisque y'a déjà les 2 vis à tête hexagonale qui tiennent l'étrier sur la jambe de force. En tout cas merci pour le tuto | |
|
| |
Doudou TEAM Rhône-Alpes
Messages : 4373 Age : 32 Localisation : Annecy - 74
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 5:00 | |
| @gr!ng0 : 1. Tu change les 2 étriers, ensuite le MC (ou l'inverse peu importe) et quand tout est remonté tu purges 2. Le système de fixation de l'étrier d'origine est différent du système en 266mm. En gros d'origine tu a uniquement 2 vis qui maintienne l'étrier sur la jambe de force, et l'étrier se déplace le long de ces vis pour compenser l'usure des plaquettes. Sur le freinage en 266 l'étrier est en 2 morceaux : la pince (ou y'a le piston) et la chape (qui se fixe sur la jambe de force) donc sur le nouveau système tu as 2 vis qui maintienne la chape sur la jambe de force en rigide (pas de mouvement possible) et tu a aussi 2 vis qui maintiennent la pince sur la chape (et la, la chape peut coulisser pour compenser l'usure) Pour les fixation de l'a chape sur la JDF je déconseille fortement du Torx, vu qu'il ne faut pas trop déconner sur les serrages de ces machins la, vaut mieux mettre de la tête hexagonale. D'ailleurs d'origine peugeot c'est de l'hexagonal (douille de 19 si je ne dis pas de conneries) Sinon pour le tuto je rajouterais 2/3 petites choses: - Le MC en 23.8 n'est pas indispensable, le 22.2 suffit selon le feeling que l'on veut - Ne pas oublier à la toute fin, de vérifier si le contacteur de frein allume toujours les feux correctement, et le régler si ce n'est pas le cas - Le meulage n'est pas toujours indispensable. Selon le modèle de freins il n'y a pas besoin (notamment sur les 206S16 phase 1 ; sur les phase 2 il faut meuler) - Il faudrais donner la référence Peugeot des vis à commander, sa doit se trouver sur le net comme sa c'est plus facile pour tout le monde, vu que c'est une pièce obligatoire Voila, sinon bonne initiative ! Et sinon, un tuto existais déjà sur le forum 106xsi : http://forum.106xsi.net/viewtopic.php?t=1002 | |
|
| |
cabrioler RANG PERSO
Messages : 2271 Age : 41 Localisation : centre de la france
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 6:55 | |
| | |
|
| |
gr!ng0 MODERATEUR
Messages : 5388 Age : 34 Localisation : 44 - L.A. West Coast ! - Var 83 - Hérault 34
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 7:12 | |
| Ok merci Doudou ! Je voyais pas comment la pince était fixée sur la chape Quand tu dis qu'il faut pas déconner avec le serrage de la chape sur la JDF, c'est qu'il y a un couple de serrage spécifique ? Ou c'est "un quart de tour avant que ça casse" ? | |
|
| |
Doudou TEAM Rhône-Alpes
Messages : 4373 Age : 32 Localisation : Annecy - 74
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 8:03 | |
| Je sais pas, jusqu'a maintenant y'a que mes roues que je serre au couple... Depuis que j'ai failli en perdre une, je serre... fort J'ai pas envie de faire la même avec un étrier lol A priori, sur la RTA de la 206 c'est écrit 105 N.m ! | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 12:12 | |
| merci pour vos com's.ça fait plaisir. La même je serre que mes roues au couple également, jamais eu de souci pour ma part. @doudou: merci pour les précisions et réponses apportées, je vais les rajouter sur le tuto. Je vais voir comment les glisser en plus sur le descriptif. | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 12:23 | |
| exact pour la visserie Peugeot c'est de la tête hexagonal que j'ai, par contre j'ai pas pensé à prendre les réf, je vais regarder sur la facture Pigeot | |
|
| |
Doudou TEAM Rhône-Alpes
Messages : 4373 Age : 32 Localisation : Annecy - 74
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 25 Fév - 12:39 | |
| Pas de soucis | |
|
| |
caure77 NOUVEAU
Messages : 36 Age : 33 Localisation : 77 Meaux
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Lun 7 Avr - 16:16 | |
| salut, super le tuto
combien de budget il faut avoir pour faire sa ? mes disques et plaquettes d'origine sont mortes? donc jme suis dit si c pas trop cher autant que sa freine mieux | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Lun 7 Avr - 23:18 | |
| Pour le budget: - maître cylindre entre 30€ et 60€ - etrier complet cela peut aller de 30€ à 150€ ou si tu prends neuf c'est minimum 150€ un etrier. - disques plaquettes en fonction des promos des sites marchands en concordance avec le type d'étriers que tu as choisi et de la marque que tu souhaites. - kit durites aviation 50€ - liquide de frein cela dépendra de la marque et type de choix. Voilà à compléter ou corriger | |
|
| |
caure77 NOUVEAU
Messages : 36 Age : 33 Localisation : 77 Meaux
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 8 Avr - 17:39 | |
| ok maintenant je c pas ou je vais trouver les etriers et le maitre cylindre ,ya pas quelqu'un qui vends sa sur le forum? | |
|
| |
Want3d TEAM 5IRES4
Messages : 4876 Age : 34 Localisation : Nancy (54)
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 8 Avr - 23:31 | |
| Tu en trouves régulièrement ici ou sur d'autres forums (106s16, la sax' etc...) ou bien sur LBC, j'ai vu un lot (etrier/disques/plaquettes) en 266 pour 80€ y'a pas si longtemps | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 9 Avr - 0:17 | |
| - caure77 a écrit:
- ok maintenant je c pas ou je vais trouver les etriers et le maitre cylindre ,ya pas quelqu'un qui vends sa sur le forum?
Je vais aller en casse le 19 avril, si je tombe dessus je penserai à toi. Le probléme c'est que mes potes qui seront là, roulent en 306 et ils font toutes les 306 du parc et je n'y ai plus accés MDR | |
|
| |
caure77 NOUVEAU
Messages : 36 Age : 33 Localisation : 77 Meaux
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 9 Avr - 6:31 | |
| je peut aller en casse pas de problèmes mais comment je vais savoir sur quelle 306 regarder ?
combien de maître cylindre différent il y a sur les 306? plusieurs ou un seul? et au niveaux des étriers ba même question? sinon sur quel modèle de 306 regarder? | |
|
| |
caure77 NOUVEAU
Messages : 36 Age : 33 Localisation : 77 Meaux
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 9 Avr - 6:59 | |
| par contre je suis en jantes toulouse 14 et je compte mettre des cales d’élargissement ,sa va passer ou sa va frotter? | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 9 Avr - 8:47 | |
| Tu as les 206 s16 et xsara vts/hdi aussi 306 hdi 306 s16 avant 1997 sans abs pour beaucoup. Tu auras du 266 Sinon en bv6 c'est du 283 MM Maître cylindre tu as as regarde si y a écrit 23 avec un symbole. Après il y a avec abs et sans abs. 4 sorties sans abs 2 sorties avec abs. | |
|
| |
caure77 NOUVEAU
Messages : 36 Age : 33 Localisation : 77 Meaux
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 9 Avr - 11:22 | |
| les étriers 90 euro les 2 pas loin de chez moi, c'est bien les bons ?
http://www.leboncoin.fr/equipement_auto/580013834.htm?ca=12_s
le maitre cylindre ,c'est celui la ? j'ai l'ABS donc normalement pas de problemes
http://www.leboncoin.fr/equipement_auto/567784262.htm?ca=12_s
et au niveau des durites d'avia , je doit acheter sa ou ? | |
|
| |
caure77 NOUVEAU
Messages : 36 Age : 33 Localisation : 77 Meaux
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Lun 14 Avr - 5:51 | |
| | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Lun 14 Avr - 6:55 | |
| Les annonces me paraissent nickel. Attends l'avis d'autres forumeurs:) | |
|
| |
Rémi.M RANG PERSO
Messages : 1341 Age : 29 Localisation : Drôme (26)
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 30 Avr - 14:11 | |
| Le maître cylindre est pas bon, il y a une sortie en 12 et une en 10, alors qu'ils nous faut 2 sorties de 10 J'ai beau chercher est pour le système ABS en 23.8 avec 2 sorties en 10 j'en ai pas trouvé un seul. D'ailleurs du coups j'ai acheter un maître cylindre de 406 coupé en 23.8 mais avec 4 sorties en 10, j'ai les 2 sorties de gauche ou j'ai laissé les bouchon en plastique mais j'ai peur que ça tienne pas avec la pression, vous savez pas ou je pourrai trouver des bouchons en acier ? | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mer 30 Avr - 14:25 | |
| tiens cela montent en plug and play reste à choisir avec le systéme abs que tu as et les 2 sorties en 2xM10
http://www.oscaro.com/maitre-cylindre-de-frein-peugeot-306-ii-n5-2-0-i-s16-167cv-258-10596-785-gt | |
|
| |
ax10 transfo gt RANG PERSO
Messages : 2310 Age : 38 Localisation : 27
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Jeu 1 Mai - 11:34 | |
| - Rémi.M a écrit:
- Le maître cylindre est pas bon, il y a une sortie en 12 et une en 10, alors qu'ils nous faut 2 sorties de 10
J'ai beau chercher est pour le système ABS en 23.8 avec 2 sorties en 10 j'en ai pas trouvé un seul.
D'ailleurs du coups j'ai acheter un maître cylindre de 406 coupé en 23.8 mais avec 4 sorties en 10, j'ai les 2 sorties de gauche ou j'ai laissé les bouchon en plastique mais j'ai peur que ça tienne pas avec la pression, vous savez pas ou je pourrai trouver des bouchons en acier ? salut pour ton MC de 406 j'ai fouillé dans mon stock et j'ai trouvé deux jeu de 2 bouchons adéquat pour MC en diamètre 10. | |
|
| |
vts bic NOUVEAU
Messages : 70
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Mar 15 Juil - 21:21 | |
| hello je vais m'attaquer a la remise en forme du train avant, j'aimerais partir sur du neuf.
Quelqu'un peut me communiquer les ref exact (phase 1 206 )de tout le matos a acheter: étrier gauche et droit ,chape gauche et droite, disque et plaquette et les vis fixation etrier et disque.
Un grand merci | |
|
| |
elfyno RANG PERSO
Messages : 2294 Age : 44
| Sujet: Re: [Tutoriel] Montage frein 266 mm de 306 hdi ou 206 S16 Jeu 17 Juil - 4:08 | |
| Les réf etriers, tu pourras les trouver sur le net
Aprés disques plaquettes ça sera en fonction de l'endroit où tu les achétes.
MAJ des REF vis de fixation étrier en P.1 | |
|
| |
